Co to jest Diagram:

Diagram jest geometryczną konstrukcją, której zadaniem jest graficzne przedstawienie procedur, procesów, idei, rozwiązań, mechanizmów lub zjawisk w taki sposób, aby „czytelnik” mógł jasno i szybko zrozumieć daną informację, a także zrozumieć, jak należy postępować lub czego oczekiwać w określonych sytuacjach.

Słowo diagram pochodzi od łacińskiego diagramma , a to z kolei pochodzi od greckiego διάγραμμα , co oznacza 'schemat'. W ten sposób rozumie się, że diagram jest podobny do schematu, który podsumowuje podstawowe elementy informacji. Różni się on jednak od niego tym, że diagram ucieka się do elementów graficznych.

Istnieje kilka rodzajów diagramów. Najbardziej znane z nich wymienimy w dalszej części:

Rodzaje diagramów

Schemat przepływu

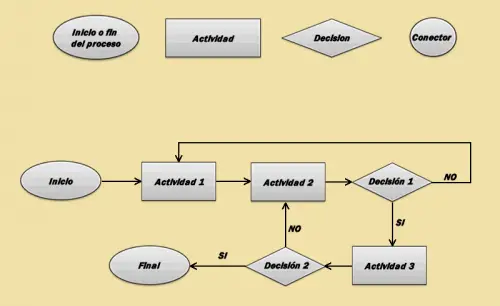

Przykład schematu blokowego.

Flowchart, znany również jako diagram przepływu lub diagram aktywności, jest bardzo popularny w informatyce i świecie biznesu.

Wyraża funkcje systemu i sieć powiązań między jego częściami. Ten typ diagramu posiada pewien wizualny kod. Mianowicie:

• Owal: Jego funkcją jest otwieranie lub zamykanie diagramu.
• Prostokąt: przedstawia aktywność.

Rhombus: przedstawia proces decyzyjny w formie pytania.

• Koło: reprezentuje połączenia i powiązania.

Trójkąt do góry nogami: symbolizuje plik tymczasowy.

Trójkąt do góry nogami: reprezentuje plik ostateczny.

Diagram pojęciowy

Ten diagram jest przydatny w procesie badania, a jego forma lub złożoność będzie zależała od potrzeb i kreatywności każdej osoby.

Zazwyczaj jest to graficzne uproszczenie pojęcia i jego pochodnych do typów, cech, funkcji i procesów.

Patrz również

• Mapa pojęciowa.
• Zarys.

Diagram synoptyczny lub diagram operacji procesu

Diagram synoptyczny lub diagram operacji procesowych to taki, który przedstawia procesy i chronologiczne sekwencje, które są niezbędne do wytworzenia określonego obiektu.

Linie pionowe wskazują przepływ procesu, a linie poziome syndromują wejście materiałów lub komponentów. Ten rodzaj diagramu jest podstawowym narzędziem inżynierii przemysłowej.

Patrz również tabela podsumowująca.
